1.结构尺寸设计

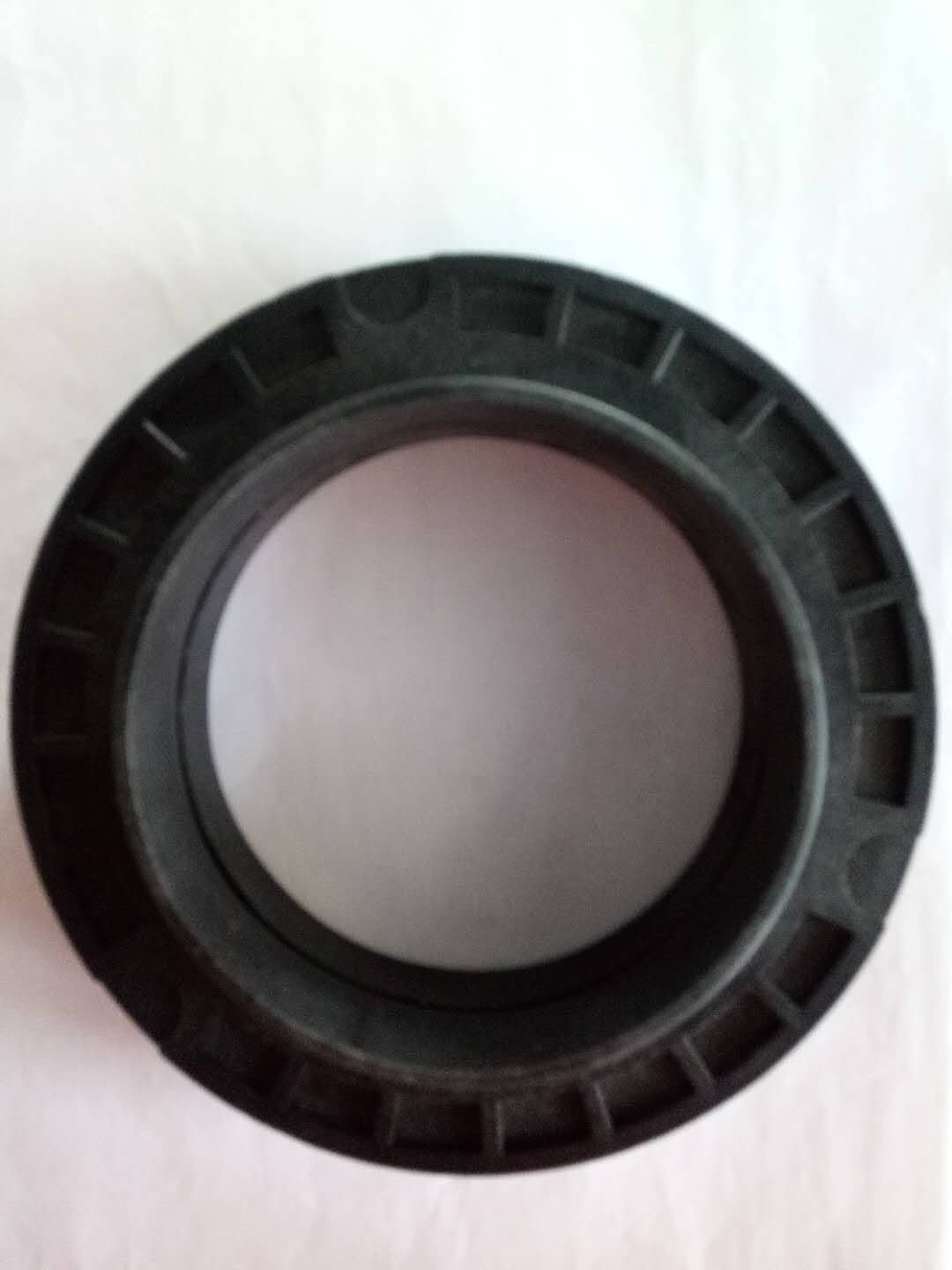

轴承结构是推力角接触球轴承，外部带尼龙内外圈罩子

推力轴承参数内径Φ110外径Φ124高度9.4

轴向额定动载荷计算参照轴承额定动负荷计算按标准GB/T6391-1995（ISO

Ca=bmfcZ⅔Dw1.8

=16.72KN           fc载荷系数

轴向额定静载荷计算参照轴承额定动负荷计算按标准GB/T6391-1995（ISO

Coa =fo·ZDw 2sinα

=65.87KN          fo载荷系数

轴承寿命长：

轴承适合的工作温度：-20℃~70℃

2.材质和热处理

1）材料要求：

轴承：内外圈轴承钢GCr15，材料选用国内大厂管料。经过淬火加低温回火后具有较高的硬度、均匀的组织、良好的耐磨性、高的接触疲劳性能。。

原材料机械性能：抗拉强度(MPa):861.3

屈服强度(MPa):518.42

断后伸长率(%):27.95

抗弯强度(MPa):1821.6

热处理：

淬火采用保护气氛网带炉，盐浴淬火，硬度61HRC~65HRC

尼龙保持架和钢球

选用尼龙66，耐摩擦磨损，轴承温升低，启动力矩小；具有弹性，自润滑性能优异，磨损后不产生易于氧化的铁粉，不促进油脂的劣化；韧性好耐冲击。

罩子：

内外圈罩子材质尼龙PA66，主要特性是力学性能优异，抗拉强度高，韧性好，能耐反复冲击震动，使用温度范围为-40℃~80℃，容易加工，耐磨，摩擦因数低，自润滑性优良，耐油，耐弱碱。PA66经过玻璃纤维增强以后，机械性能得到很大提升。
